ℐl mio set di serramenti è composto di tre elementi:
La serie montata è Gealan S 9000. Nel 2018 sono uscite sul mercato le finestre e le portefinestre della mia serie. Ha 6 camere inoltre può montare un triplo vetro.
Nei miei serramenti è saltato il warm edge che avrebbe abbassato di un po' la trasmittanza termica. I vetri sono tripli e sono di sicurezza come da legge.

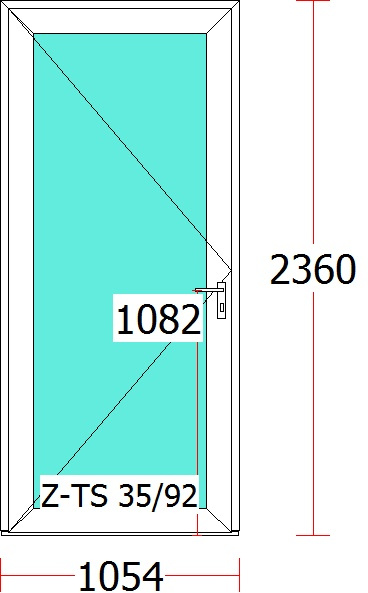

Porta d'Ingresso:
Telaio: 70/82,5mm (6002)
Anta: 108/82,5mm (6017)
Vetro:
44mm, Duplex 33.1 + Float 4 + Duplex 33.1Low-e (Argon)
Ferramenta:
Maco/Maico Multi-Matic Bianco
Cerniera:
Balama usa dr.Hahn,15-20, Alb 100 kg
Prag:
Prag 20mm usa balcon
U=1,03 W/m²K, Peso=77.00 kg

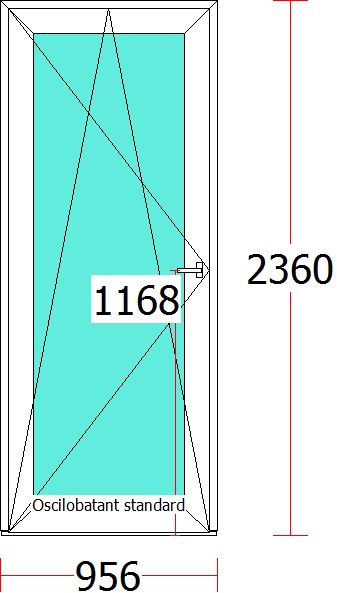

Le Portefinestre
hanno i medesimi telaio/battente:
Telaio: 70/82,5mm (6002)
Anta: 108/82,5mm (6017)
Vetro:
44mm, Duplex 33.1 + Float 4 + Duplex 33.1Low-e (Argon)
Ferramenta:
Maco/Maico Multi-Matic Bianco
Prag:
Prag 20mm usa balcon
U=1,04 W/m²K, Peso=69.35 kg
Segue il dettaglio delle

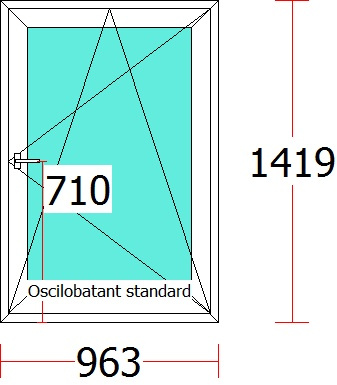

Finestre:
Telaio: 70/82,5mm (6002)
Anta: 82/82,5mm (6003)
Vetro:
44mm, sabbiato 4 + Duplex 33.1 + Low-E 4 (Argon)
Ferramenta:
Maco/Maico Multi-Matic Bianco
U=1,07 W/m²K, Peso=57.30 kg
Il 6002 è il telaio che è comune a tutti i miei infissi, compreso il portoncino d'ingresso. Forse un difetto del 6002 è che monta un profilo a C in acciaio e non uno quadrato. Probabilmente per risparmiare peso ma anche rendere più economico l'infisso.
Kensan.it

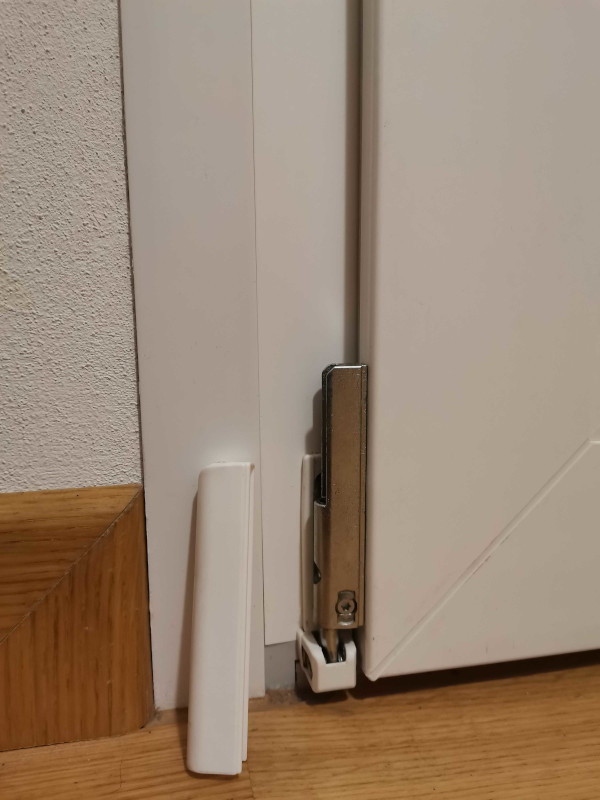

Un
problema che ho avuto è con le cerniere (quelle sotto, vedi l'immagine a
fianco) delle portefinestre che sono arrivate difettate, non si potevano
regolare. Ho risolto in due modi, il primo è quello di comprare una cerniera
nuova presso TuttoFeramenta.it, il secondo è stato aggiungere il pezzo
mancante. In effetti la vite di regolazione doveva spingere un cilindro in
teflon (o plastica) che era mancante, ho risolto trovando in cilindro del
giusto diametro (5.9 mm) e l'ho tagliato a misura. Ho visto che si regolano
bene. Ho comunque comprato una cerniera nuova, nel caso abbia problemi la
sostituisco.
Da aggiungere che le portefinestre hanno un peso importante tra i 70 e i 77 kg con circa 60 kg per le finestre.

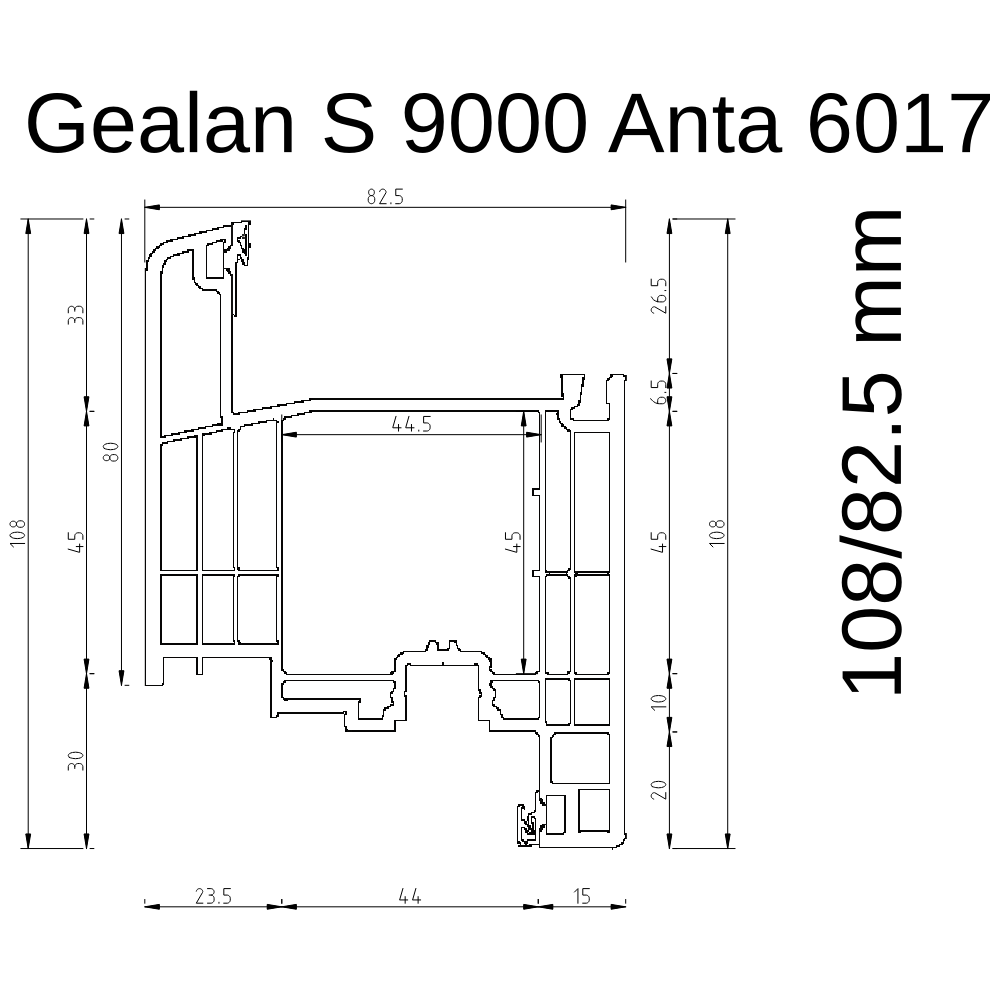

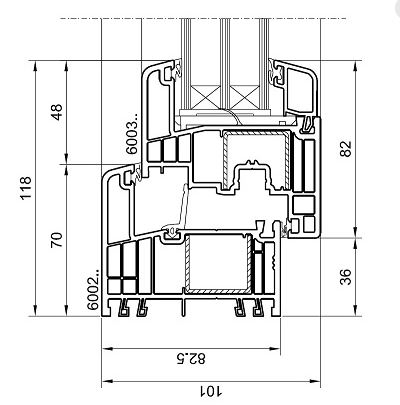

Seguono gli schemi tecnici del profili in PVC di tutti i miei infissi che corrispondono agli articoli 6002-6003-6017.
Nel profilo 6017 non è disegnato l'anima a C ma è dentro il grosso spazio quadrato con il lato sinistro sicuramente presente in quanto ho forato l'infisso e ho trovato la parte metallica. Inoltre ho visto che la C è rivolta verso il basso, in direzione opposta a dove si trova il vetro. Proverò a contattare Gealan Italia che si trova a Bolzano per avere i disegni tecnici in formato CAD Dxf o Dwg.
Da notare che nella descrizione dei serramenti alcune parole sono in romeno/rumeno.
Documento scritto a Dicembre 2022.
Data Preventivi Luglio 2020. Data montaggio un mese dopo.
Questo articolo è la prosecuzione della prima parte: Finestre PVC
